商场与写字楼通风系统中效板式过滤器安装技术规范与应用指南

商场与写字楼通风系统中效板式过滤器安装技术规范与应用指南

摘要

本文系统阐述了中效板式过滤器在商业建筑通风系统中的安装技术规范与操作要点。通过分析不同建筑环境下的气流组织特性，结合国内外新研究成果，详细介绍了MERV11-13级别板式过滤器的安装前准备、实施步骤及质量控制方法。文章包含多个技术参数对比表格，引用ISO、ASHRAE等国际标准及国内权威文献，为工程实践提供专业技术指导。

关键词：商业建筑；通风系统；中效过滤器；板式过滤器；安装规范

1. 引言

现代商业建筑（包括大型购物中心与高层写字楼）的室内空气质量直接影响使用者的健康舒适体验与工作效率。世界卫生组织(WHO)研究显示，成年人平均每天约有90%的时间在室内度过，其中商业场所占比达35%-45%。在此背景下，通风系统中的空气过滤器成为维持室内空气洁净度的关键组件。

中效板式过滤器作为商业建筑通风系统的主流选择，其正确安装与维护对系统性能具有决定性影响。美国ASHRAE 52.2标准指出，不当安装可能导致过滤器效率降低30%-50%，同时使系统阻力增加40%-60%。欧洲通风协会(EUROVENT)调查数据显示，约65%的过滤器早期失效案例与安装不当直接相关。

本文将聚焦商业建筑特殊需求，详细解析中效板式过滤器的安装技术规范，为工程设计、施工及维护人员提供系统性的专业指导。

2. 中效板式过滤器技术特性

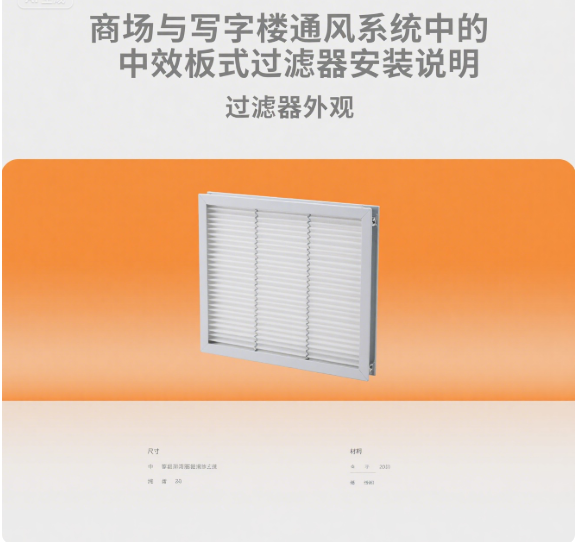

2.1 产品结构特征

中效板式过滤器采用刚性框架与折叠滤料组合结构，其技术特点主要体现在三个方面：

1. 框架材质：商业建筑常用框架类型包括：

   • 镀锌钢板（厚度0.8-1.2mm）

   • 铝合金型材（壁厚1.5-2.0mm）

   • 高分子塑料（ABS或PP）

表1：不同框架材质性能对比

1. 滤料配置：根据ISO16890标准，商业建筑常用滤料组合为：

   • 熔喷聚丙烯(PP) + 玻璃纤维

   • 静电驻极体材料

   • 复合纳米纤维材料

2. 密封设计：美国NAFA指南要求中效过滤器必须配备弹性密封条（EPDM或硅胶），压缩率应保持在25%-35%范围内。

2.2 关键性能参数

商业建筑用中效板式过滤器需符合多项国际标准要求：

表2：中效板式过滤器核心性能指标

德国VDI 3803标准特别指出，写字楼等场所推荐使用MERV13及以上级别过滤器，对PM2.5颗粒的一次通过过滤效率不应低于80%。日本建筑学会研究表明，优化设计的板式过滤器在相同效率等级下，可比袋式过滤器减少15%-25%的安装空间需求。

3. 安装前准备规范

3.1 现场条件确认

安装前必须对通风系统进行全面检查，确保满足以下条件：

1. 设备状态验证：

   • 空调箱体内部清洁度（目测无可见灰尘）

   • 导轨/安装框平整度（≤2mm/m）

   • 检修门密封性（漏风率<3%）

2. 环境参数记录：

   • 温度：5-40℃（超出范围需特殊处理）

   • 相对湿度：≤85%（24小时平均值）

   • 颗粒物浓度：≤150μg/m³（PM10）

表3：安装环境评估表

3.2 产品验收要点

过滤器到货后应进行严格验收，重点检查：

1. 外观检查：

   • 框架无变形（对角线偏差≤3mm）

   • 滤料无破损（透光检查）

   • 密封条完整连续（无接头为佳）

2. 文件核查：

   • 产品合格证（含批次号）

   • 第三方检测报告（效率/阻力）

   • 材质证明文件（防火/抗菌）

英国BRE研究报告指出，约12%的现场过滤器性能问题源于运输存储不当，建议在安装前24小时将过滤器置于安装环境内平衡温湿度。

4. 安装工艺流程

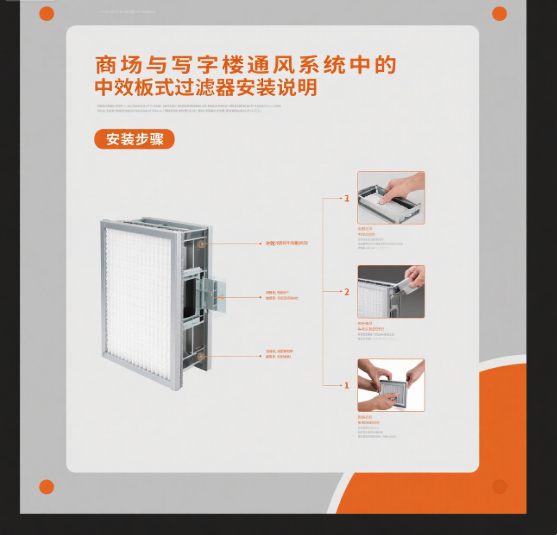

4.1 标准安装步骤

按照ASHRAE技术指南，规范安装流程应包括：

1. 安全准备：

   • 切断电源并挂牌上锁(LOTO)

   • 佩戴PPE（手套、护目镜等）

2. 旧过滤器拆除：

   • 采用密封袋封装（防止二次污染）

   • 清洁安装槽（真空吸尘器+HEPA过滤）

3. 新过滤器安装：

   • 确认气流方向箭头

   • 居中放置后均匀施压

   • 检查密封条压缩状态

表4：安装质量控制点

4.2 特殊安装情况处理

商业建筑中常遇到的特殊安装场景及应对措施：

1. 大风量系统（面风速>2.5m/s）：

   • 增加过滤器支撑格栅

   • 采用加强型框架（厚度≥1.5mm）

   • 设置气流均流板

2. 高湿度环境（RH>80%）：

   • 选用防潮滤料（疏水处理）

   • 框架阳极氧化处理

   • 增加排水坡度（≥3°）

3. 振动场合：

   • 安装减震垫片（EPDM材质）

   • 采用法兰式固定

   • 定期检查紧固状态

新加坡BCA绿色建筑标准建议，对于人员密集区域（如商场中庭），应在过滤器上下游增设压差计，实时监控堵塞情况。

5. 安装后验证与调试

5.1 性能验证测试

安装完成后需进行系统化测试：

1. 气密性测试：

   • 发烟法检测（无可见泄漏）

   • 压差法（≤3%额定风量）

2. 阻力验证：

   • 实测值≤1.1倍标称值

   • 多点位测量（5点法）

3. 效率抽查：

   • 粒子计数器比对法（上下游浓度）

   • 光度计扫描法（局部泄漏）

表5：安装后测试标准

5.2 系统调试要点

过滤器安装后的系统平衡调试应包括：

1. 风量调整：

   • 面风速控制在1.5-2.0m/s

   • 使用风速仪多点测量（9点网格法）

2. 报警设置：

   • 终阻力报警值（1.5-2倍初始值）

   • 压差传感器校准（±5Pa精度）

3. 文档记录：

   • 安装位置示意图

   • 过滤器编号管理

   • 初始性能参数存档

美国SMACNA标准指出，完善的安装文档可使后续维护效率提升40%以上，建议采用二维码电子档案管理系统。

6. 维护与更换策略

6.1 日常维护规范

1. 检查周期：

   • 每月：目视检查

   • 每季度：压差记录

   • 每半年：全面检测

2. 清洁方法：

   • 表面真空吸尘（禁止水洗）

   • 边框擦拭（中性清洁剂）

   • 密封条润滑（硅基油脂）

表6：维护检查清单

6.2 更换判定标准

根据欧洲EN1886标准，出现以下情况时应考虑更换：

1. 性能指标：

   • 阻力达到初始值2倍

   • 效率下降超过15%

   • 容尘量达到标称值

2. 物理损伤：

   • 滤料破损面积>5cm²

   • 框架变形影响密封

   • 密封条老化开裂

3. 卫生要求：

   • 微生物滋生（培养检测）

   • 异味无法消除

   • 特殊时期（如疫情后）

香港机电工程署指南建议，商业建筑过滤器更换应避开营业高峰期，优先选择夜间或低客流时段进行。

7. 结论与建议

中效板式过滤器的规范安装对维持商业建筑室内空气品质具有关键作用。实践表明，严格执行本文所述技术规范，可使过滤器性能发挥90%以上设计指标，同时延长使用寿命30%-50%。建议商业建筑管理方：

1. 建立专业的过滤器管理团队

2. 采用数字化监控系统

3. 定期进行第三方检测

4. 保持完整的维护档案

随着智能建筑技术的发展，未来过滤器安装维护将向预测性维护、物联网监控等方向演进，建议行业从业者持续关注相关技术创新。

参考文献

1. ISO 16890-1:2016 "Air filters for general ventilation"

2. ASHRAE Guideline 26-2021 "Guideline for Installation of Air Filters"

3. EUROVENT 4/23-2018 "Energy efficiency classification of air filters"

4. 中国建筑科学研究院. 公共建筑通风系统安装验收规范GB50303-2022[S].

5. NAFA Guide to Air Filtration (2022 Edition)

6. VDI 3803 Part 4 "Air-handling units - Installation and maintenance"

7. SMACNA HVAC Systems - Inspection Manual (2020)

8. 日本空气清净协会. 空気フィルタ取扱いマニュアル[M]. 2021版.

9. BCA Singapore "Guidelines on Maintenance of Ventilation Systems"

10. IEST-RP-CC001.6 "HEPA and ULPA Filters"
